CAMWorks

Software CAM 3D integrato in SolidWorks® e SolidEdge®

Tutte le nuove funzionalità di CAMWorks

CAMWorks automatizza la generazione dei percorsi utensile CNC ed è il più avanzato software CAM del mercato. Il software combina la tecnologia basata su feature, il riconoscimento automatico delle feature (Automatic Feature Recognition) e la lavorazione basata sulle regole acquisite (rules based machining) con la lavorazione basata sulle tolleranze (Tolerance Based Machining) per sfruttare le tecnologie Model Based Definition (MBD) e Product and Manufacturing Information (PMI).

2022

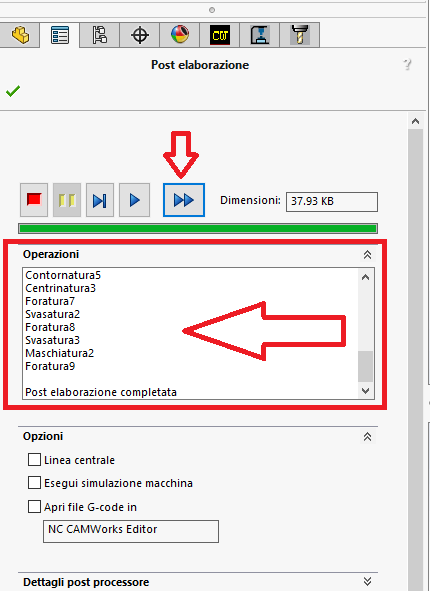

GENERAZIONE ELENCO DELLE OPERAZIONI NELL’INTERFACCIA UTENTE

Fornisce una migliore interazione con l’utente nella creazione del postprocessor utilizzando la modalità “veloce”.

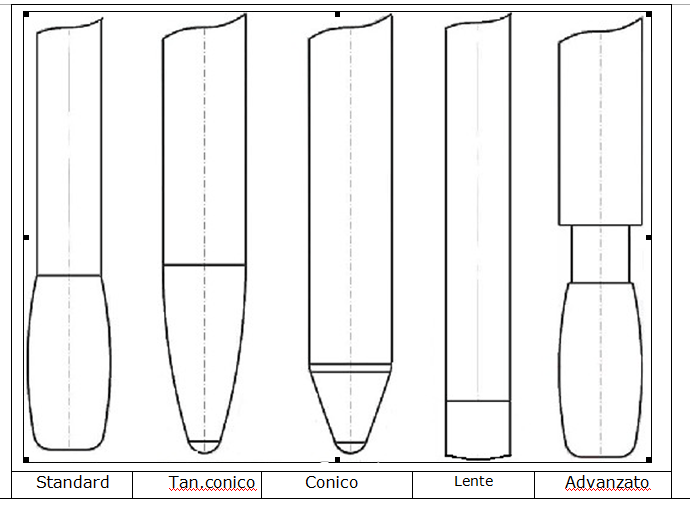

UTENSILE A BOTTE PER OPERAZIONI DI 3 ASSI O MULTIASSE

Grazie alla nuova versione il CAM supporta nuove tipologie di utensili a Botte in operazioni 3 assi o multiasse.

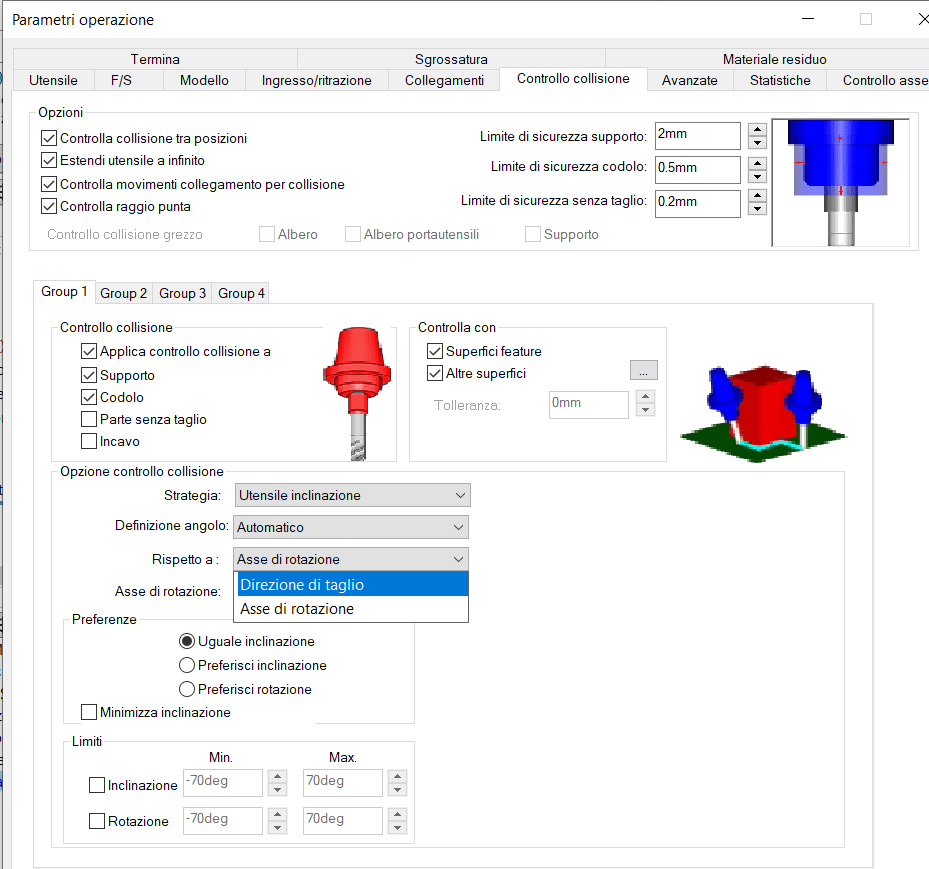

OPZIONE DI CONTROLLO COLLISIONE PER OPERAZIONI DI FRESATURA MULTIASSE

Disponibile una nuova opzione di controllo collisione per l’inclinazione automatica relativa alla direzione di taglio per le operazioni di fresatura Multiasse.

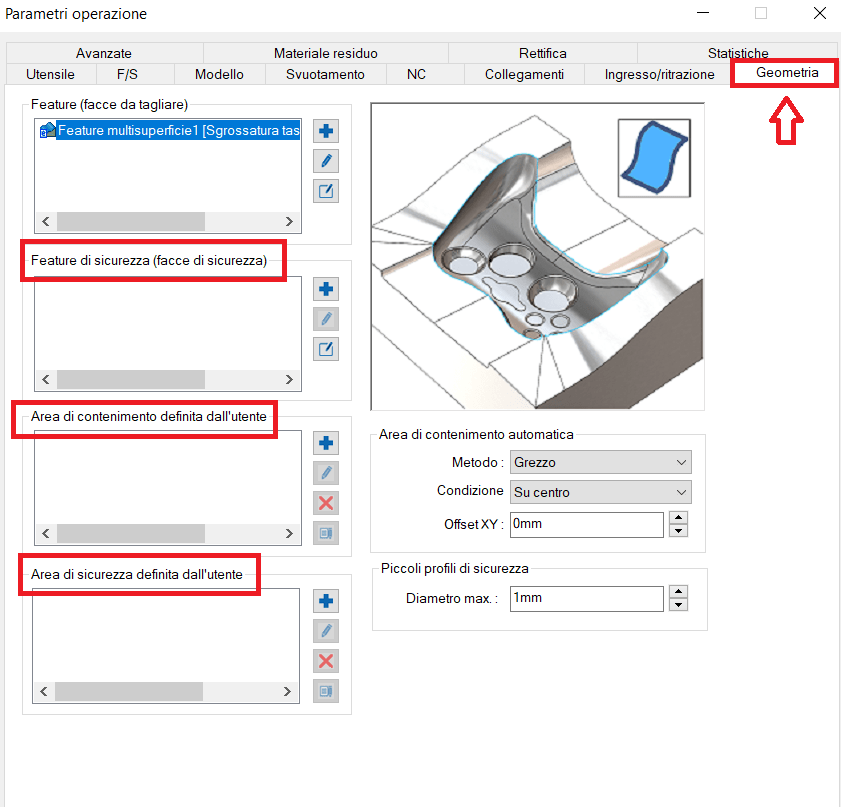

NUOVA INTERFACCIA NEI “PARAMETRI OPERAZIONE” PER DEFINIRE AREE DI SICUREZZA/CONTENIMENTO.

Consente un’interazione dell’applicazione più semplice e veloce con l’utente, permettendo all’utente di definire/modificare le feature multisuperficie, evitare feature, contenere aree ed evitare aree dall’interfaccia stessa della finestra di dialogo dei parametri operativi.

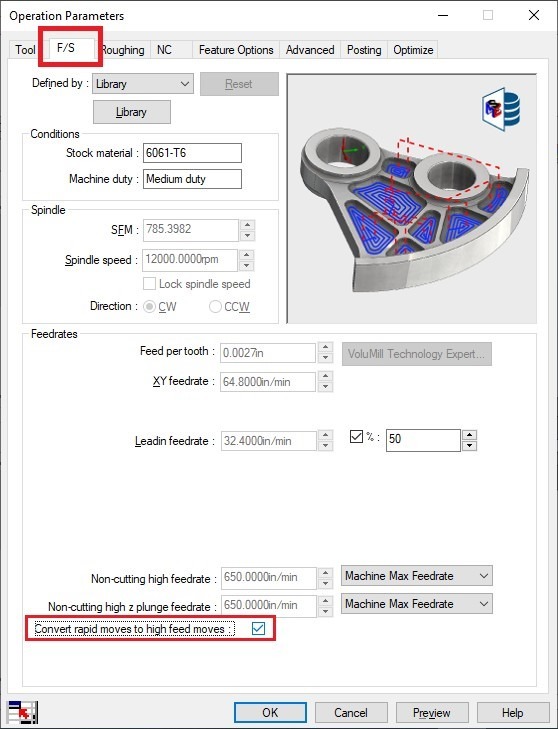

OPZIONE DI CONTROLLO COLLISIONE PER L’INCLINAZIONE AUTOMATICA

Fornisce un’opzione in base alla quale gli utenti possono convertire i movimenti rapidi in movimento ad elevato avanzamento per i percorsi utensile VoluMill.

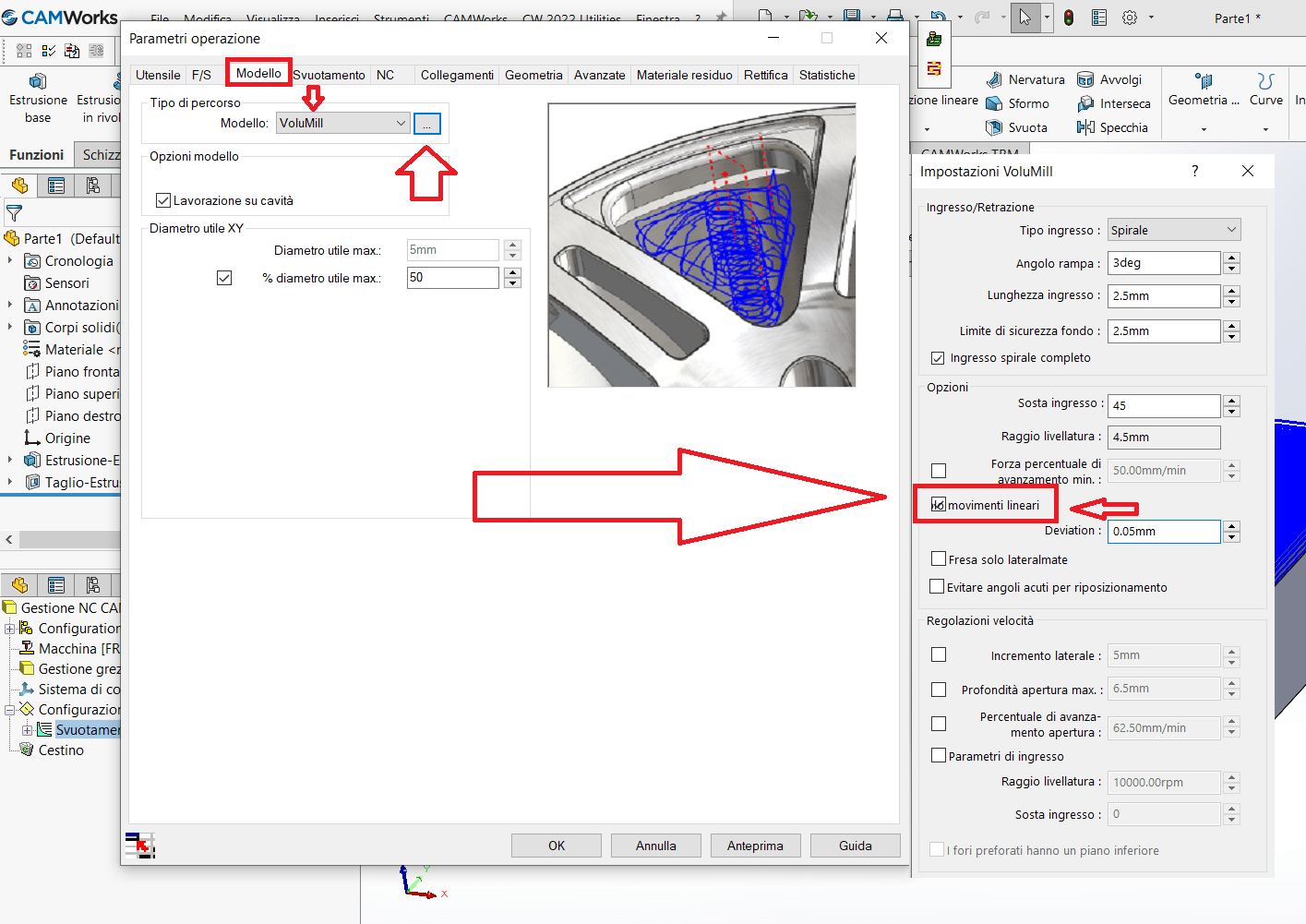

OPZIONE DI CONVERSIONE DEI MOVIMENTI AD ARCO IN MOVIMENTI LINEARI IN VOLUMILL

Fornisce un’opzione dove i movimenti dell’arco del percorso utensile VoluMill di 90 gradi o più sono suddivisi in movimenti di linee più piccole (per la corretta generazione del codice NC).

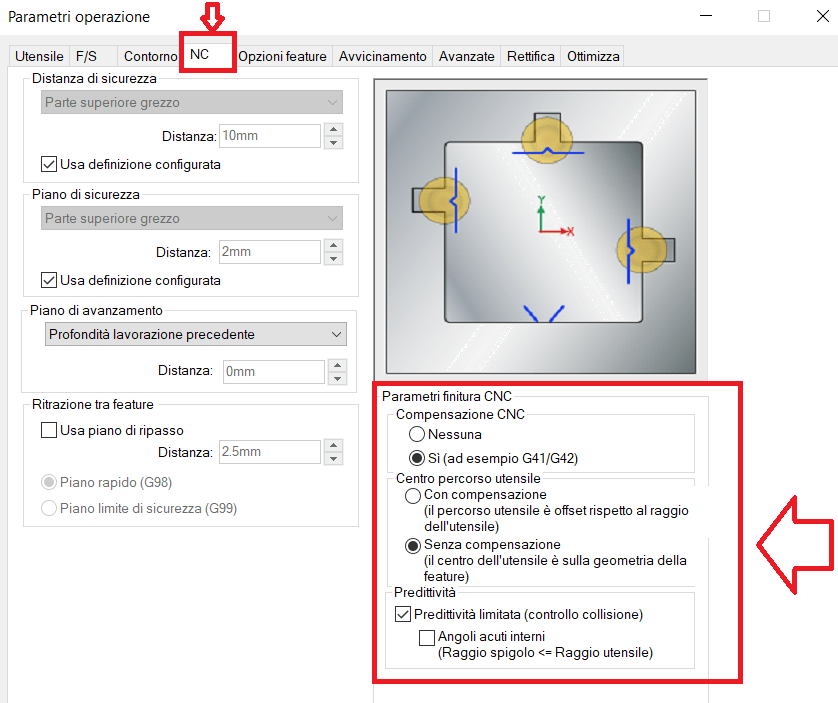

NOMENCLATURA INTUITIVA PER PARAMETRI FINITURA CNC NELLA SCHEDA NC

Fornisce una nomenclatura più intuitiva e semplificata per i parametri associati alla finitura CNC nella scheda NC per le operazioni di fresatura a 2.5 assi.

MIGLIORAMENTO DELLA VELOCITÀ DI GENERAZIONE POSTPROCESSOR

Questa funzione consente una elaborazione postprocessor più rapida di parti e assemblati, programmati utilizzando l’applicazione CAMWorks.

NUOVO METODO DI ATTIVAZIONE LICENZA

Il nuovo metodo di attivazione online (introdotto dalla versione CAMWorks 2022 SP0 in poi) rende più veloce e immediata l’attivazione della licenza. Utilizza infatti, l ’ “ID di attivazione” che funziona come chiave software per l’attivazione dei prodotti e dei moduli all’interno della Suite di applicazioni CAMWorks.

2021

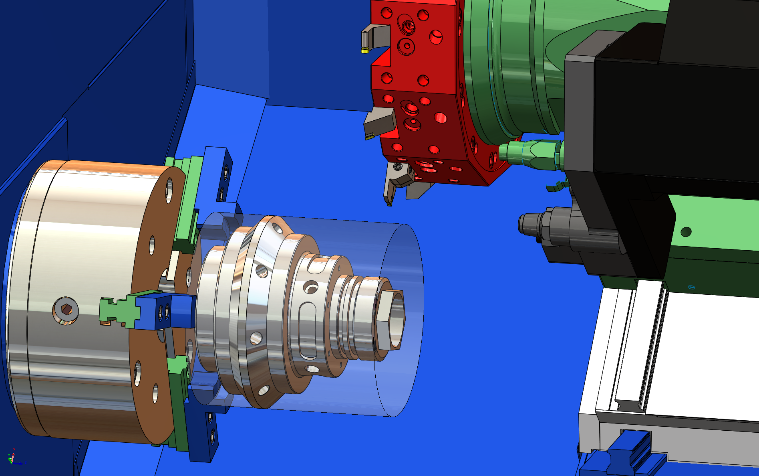

UTILIZZO DEL MODULO TORNIO/FRESA IN MODALITÀ ASSIEME DI SOLIDWORKS

Il nuovo modulo permette di includere mandrini personalizzati, attrezzature ed altri componenti della macchina per la simulazione ed il controllo delle collisioni. Inoltre, sincronizza le operazioni di fresatura e di tornitura simultanee con più torrette e mandrini. Permette di lavorare simultaneamente entrambi i lati di un pezzo o contemporaneamente pezzi diversi nel mandrino principale e secondario.

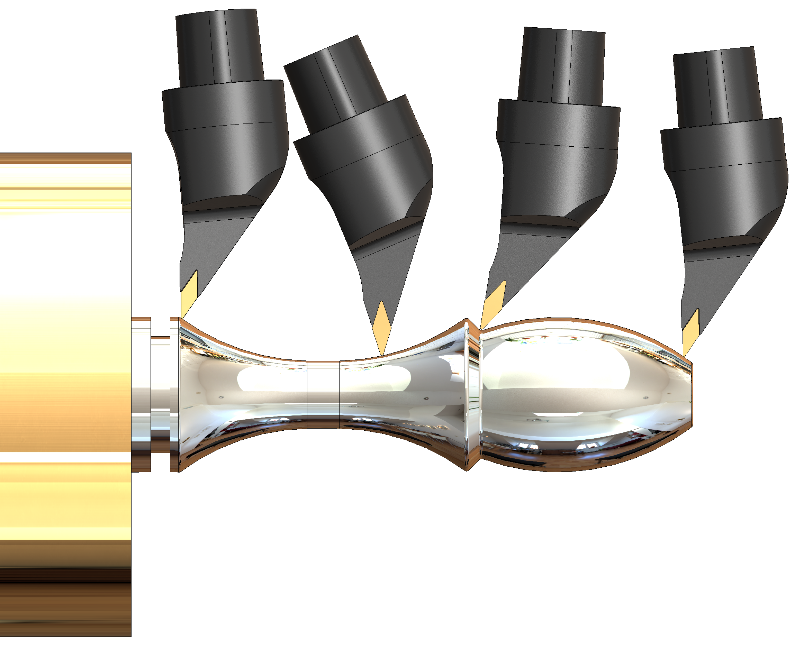

TORNITURA CONTINUA DELL’ASSE B

Il modulo consente di lavorare i sottosquadri utilizzando un unico utensile di finitura. Dispone di molteplici strategie di taglio. I limiti per l’angolo di inclinazione dell’asse B sono definibili dall’utente. E’ possibile specificare un angolo di taglio anticipato rispetto alla normale. Si può impostare l’ingombro del mandrino per evitare collisioni.

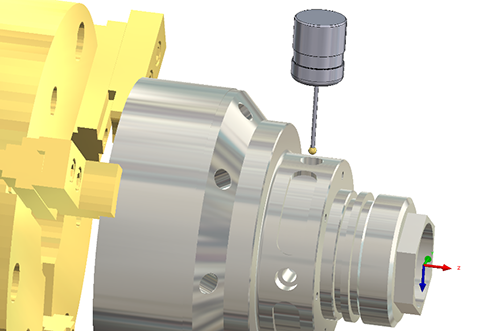

CICLI DI ISPEZIONE PEZZO LAVORATO

Questa nuova funzionalità consente di definire i tastatori con i relativi parametri della sonda e i cicli di misura standard vengono associati automaticamente alle facce/feature selezionate. Viene visualizzato dinamicamente il percorso utensile di tastatura per evitare collisioni. Prima della lavorazione, viene misurato il grezzo ed impostati automaticamente gli offset del pezzo da lavorare.
